光模塊激光器類型全解析：從技術原理到應用場景的深度科普
光模塊激光器類型全解析：從技術原理到應用場景的深度科普
引言
在5G網絡、數據中心、人工智能和量子通信等前沿技術蓬勃發展的今天，光通信已成為支撐全球信息傳輸?shù)暮诵幕A(chǔ)設施。作為光通信系統的“心臟”，光模塊承擔著光電信號轉換的關鍵任務，而激光器則是光模塊中實現光信號發射的核心器件。據統計，2024年全球光模塊市場規模達144億美元，其中激光器技術直接決定了光模塊的傳輸速率、距離和成本。本文將系統解析光模塊中主流激光器類型的技術原理、性能特點及應用場景，為讀者揭開光通信技術的神秘面紗。
激光器技術基礎：光通信的物理基石
激光的產生原理

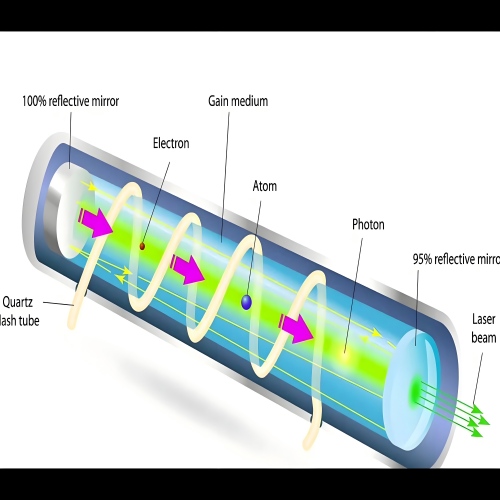

激光（Light Amplification by Stimulated Emission of Radiation）的物理本質是受激輻射光放大。當半導體材料中的電子從高能級躍遷至低能級時，會釋放特定波長的光子。通過在諧振腔內形成光子反饋循環，可實現光子的指數級放大，最終形成高相干性
、單色性和方向性的激光束。這一過程需要滿足三個核心條件：
粒子數反轉：通過電流注入或光泵浦使高能級電子數量超過低能級
諧振腔結構：利用反射鏡形成光子反饋回路
閾值條件：當增益大于損耗時產生激光振蕩
光模塊中的激光器分類

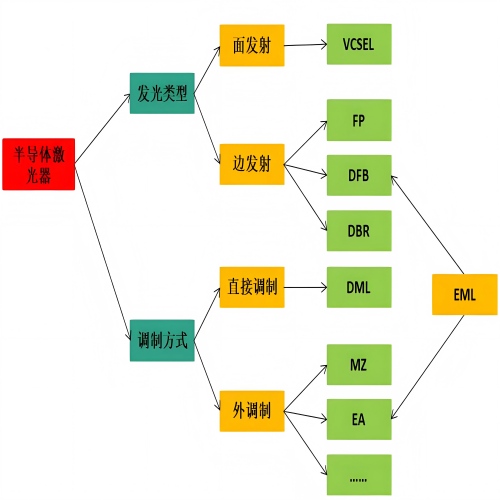

根據諧振腔方向與芯片表面的關系，光模塊激光器可分為邊發射激光器（Edge-Emitting Laser）和面發射激光器（Surface-Emitting Laser）兩大類。其中邊發射激光器包含F(xiàn)P激光器和DFB激光器，面發射激光器以VCSEL為代表。此外，隨著技術演進，EML（電吸收調制激光器）和可調諧激光器等新型器件逐漸成為高端光模塊的核心組件。
主流激光器技術深度解析

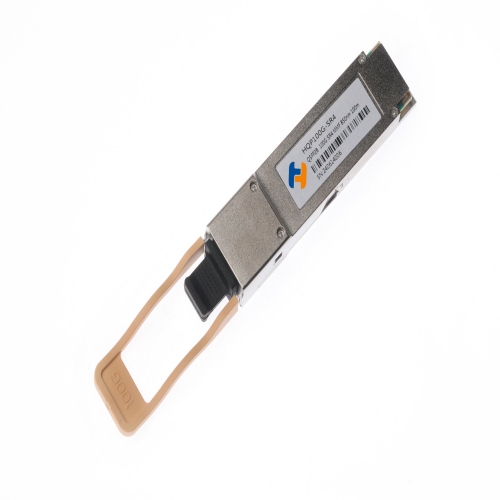

VCSEL激光器：短距離通信的“多面手”
技術原理與結構

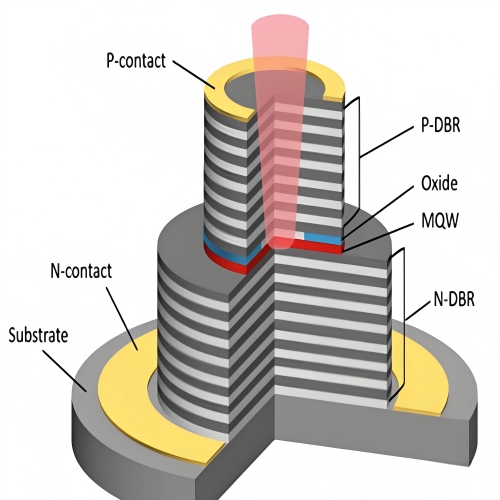

垂直腔面發射激光器（VCSEL）采用獨特的垂直諧振腔設計，其核心結構包括：
上下分布布拉格反射鏡（DBR）：由交替的高折射率/低折射率材料層構成，形成光子反射鏡面
有源區：采用量子阱結構實現載流子限制，提升發光效率
圓形光束輸出：天然對稱的光場分布簡化了與光纖的耦合設計
典型應用場景

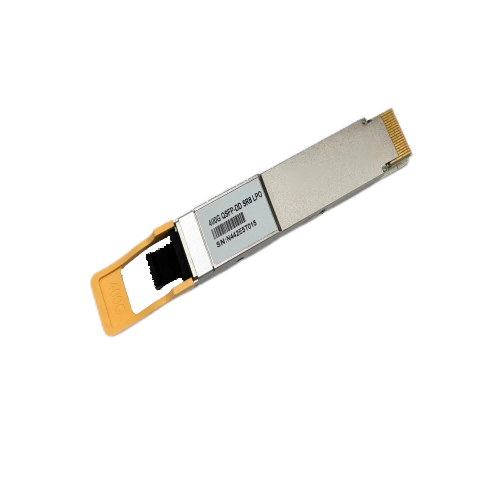

數據中心短距互聯：400G SR4光模塊采用8通道VCSEL陣列，實現100米傳輸
消費電子3D傳感：940nm波長，廣泛應用于智能手機的Face ID、無人機避障系統等場景，實現毫米級精度深度感知
自動駕駛激光雷達：1550nm（短波紅外）波長，抗干擾能力強、探測距離更遠（可達500米）
技術演進趨勢
長波長擴展：通過InGaAs材料體系實現1310nm/1550nm VCSEL，拓展中距應用
功率提升：采用倒裝焊技術將輸出功率提升至10mW，支持500米傳輸
溫度穩定性優化：通過分布式布拉格反射鏡設計，使波長漂移<0.1nm/℃

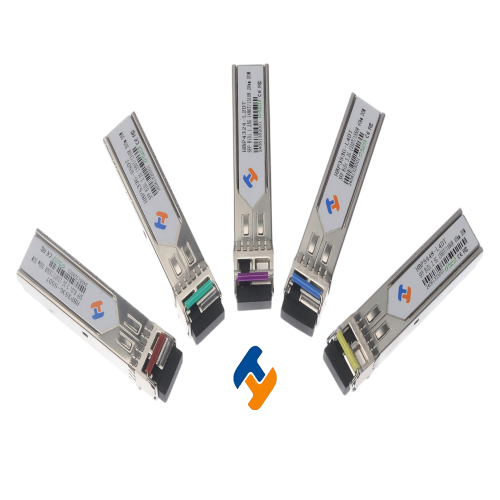

FP激光器：低成本通信的“經典之選”
技術原理與結構

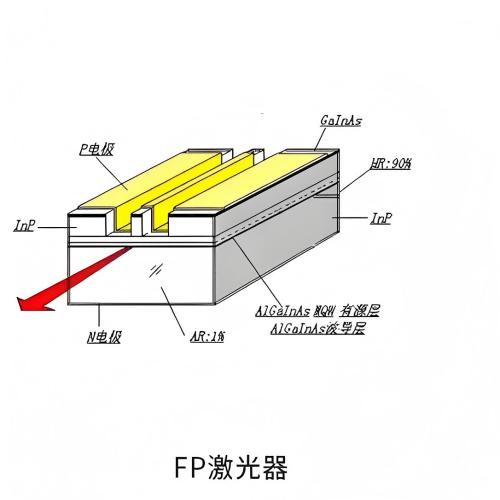

法布里-珀羅激光器（FP Laser）采用最簡單的邊發射結構：
諧振腔：由半導體晶體的自然解理面（反射率約30%）構成FP腔
有源區：采用多量子阱結構實現載流子限制
發射方向：激光平行于芯片表面發射
典型應用場景
企業局域網、接入網：常用波長1310nm和1550nm，速率1.25G 的FP激光器實現20公里傳輸，成本較DFB降低30%-50%
工業控制與傳感：采用1310nm FP激光器可以較低的成本滿足嚴苛的溫度范圍和應用環境
5G移動通信：速率10G的 FP激光器可用于室內短距離的設備間組網互聯，是高性價比的理想選擇
技術演進趨勢
窄線寬優化：通過引入淺刻蝕光柵，將光譜寬度壓縮至1nm以內
高溫穩定性提升：采用非對稱波導設計，使工作溫度范圍擴展至-40℃~85℃
集成化發展：與PIN探測器單片集成，形成雙向光收發組件

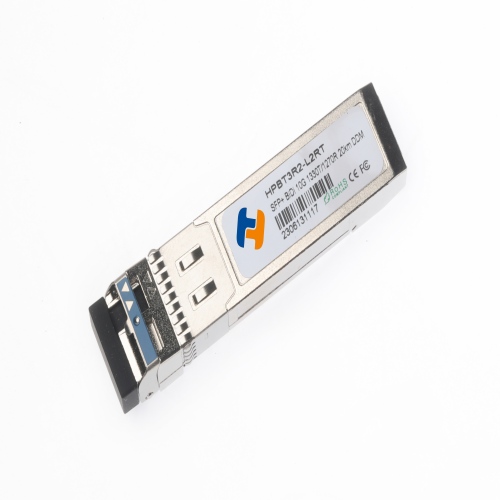

DFB激光器：長距離通信的“精密武器”
技術原理與結構

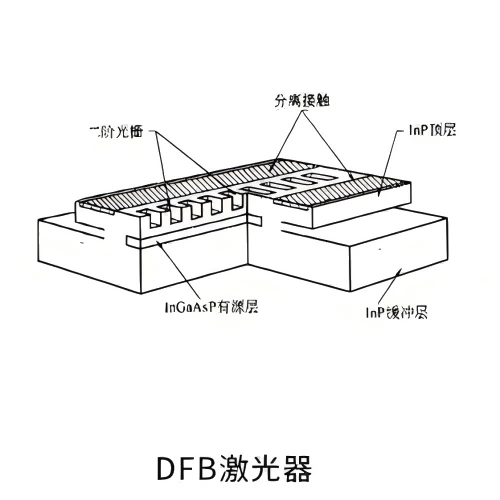

分布式反饋激光器（DFB Laser）在FP激光器基礎上集成布拉格光柵：
光柵結構：在有源區附近制作周期性折射率調制（周期Λ=λ/2n）
選模機制：通過光柵的波長選擇性實現單縱模輸出
溫度控制：采用TEC制冷器維持波長穩定性（Δλ/ΔT<0.01nm/℃）
技術演進趨勢
窄線寬優化：通過引入淺刻蝕光柵，將光譜寬度壓縮至1nm以內
高溫穩定性提升：采用非對稱波導設計，使工作溫度范圍擴展至-40℃~85℃
集成化發展：與PIN探測器單片集成，形成雙向光收發組件
典型應用場景
5G前傳網絡：10G/25G DFB激光器實現10公里傳輸

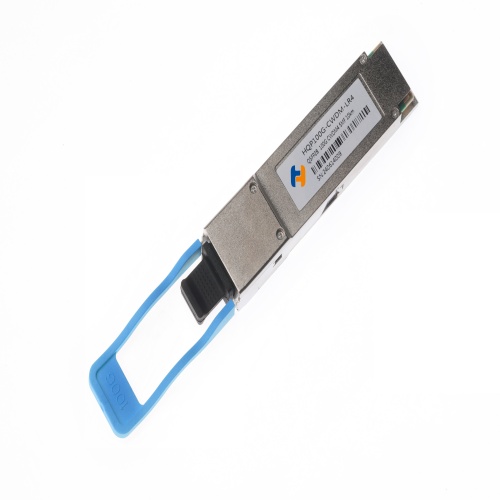

骨干網傳輸：100G CWDM4光模塊采用4通道DFB陣列，實現40公里傳輸
相干通信系統：與IQ調制器集成，支持800G/1.6T超長距傳輸
技術演進趨勢
無制冷化：通過量子阱結構設計，實現波長溫度漂移<0.1nm/℃，省去TEC
高功率輸出：采用寬接觸層設計，將輸出功率提升至20mW，支持80公里傳輸
波長可調諧：通過電加熱光柵實現C波段全覆蓋，支持彈性光網絡

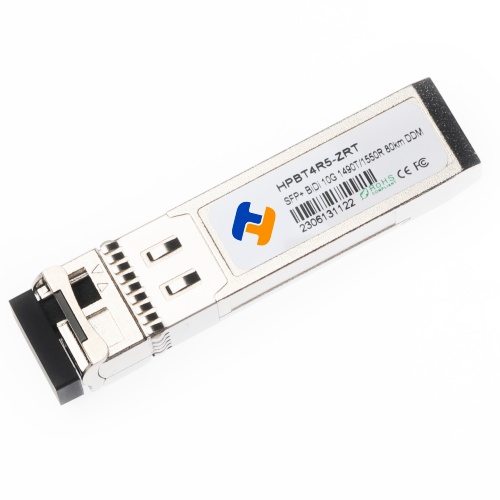

EML激光器：高速通信的“性能標桿”
技術原理與結構

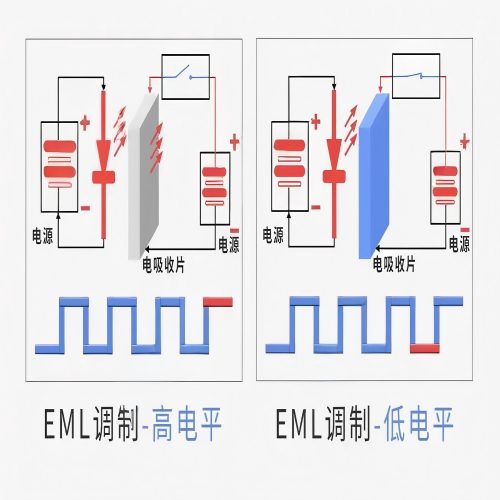

電吸收調制激光器（EML）采用集成化設計：
DFB激光器：提供穩定單模光源
電吸收調制器（EAM）：利用量子限制Stark效應實現光強度調制
波導耦合：通過低損耗波導實現激光器與調制器的無縫集成
典型應用場景
400G DR4光模塊：采用4通道EML陣列，實現500米傳輸
800G FR4光模塊：單波200G EML支持2公里傳輸
相干光通信：與相干接收器集成，實現1600公里超長距傳輸
技術演進趨勢
硅光集成：將EML與硅基調制器單片集成，降低封裝成本
窄線寬優化：通過優化EAM結構，將線寬壓縮至100kHz以下
高溫穩定性提升：采用非對稱波導設計，使工作溫度范圍擴展至85℃
技術前沿：下一代激光器展望

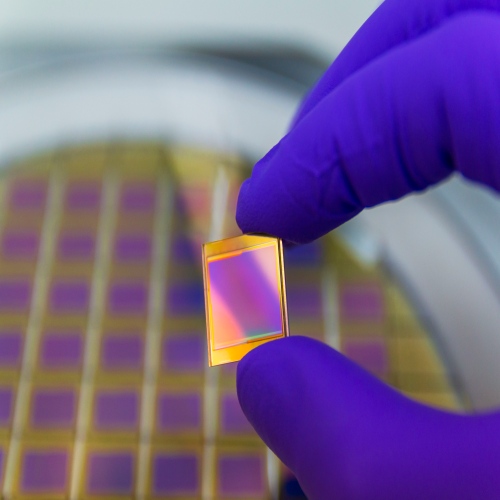

硅光集成激光器
技術路徑：將III-V族激光器與硅基芯片通過倒裝焊或異質集成技術結合
優勢：
封裝體積縮小80%
功耗降低50%
成本較傳統方案降低40%
進展：Intel已實現1.6T硅光模塊量產，單波速率達200Gbps
量子點激光器
技術原理：利用量子點的三維載流子限制效應提升溫度穩定性
優勢：
波長溫度漂移<0.01nm/℃
特征溫度>200K
調制帶寬>30GHz
應用：適合無制冷數據中心光模塊
拓?fù)浣^緣體激光器
技術突破：利用拓?fù)浔砻鎽B(tài)實現低損耗光傳輸
優勢：
閾值電流降低至0.1mA
調制速率突破100GHz
工作溫度范圍擴展至-55℃~125℃
挑戰：材料生長工藝尚未成熟
光通信技術的永恒追求
從1960年第一臺紅寶石激光器誕生，到如今VCSEL、FP、DFB、EML等器件的百花齊放，激光器技術始終是推動光通信革命的核心動力。面對5G、AI、量子計算等新興技術的挑戰，下一代激光器正朝著更高速率、更低功耗、更小尺寸的方向演進。可以預見，隨著硅光集成、量子點等技術的突破，光模塊將全面進入“Tbps時代”，為構建全球信息高速公路奠定堅實基礎。
